产品简介

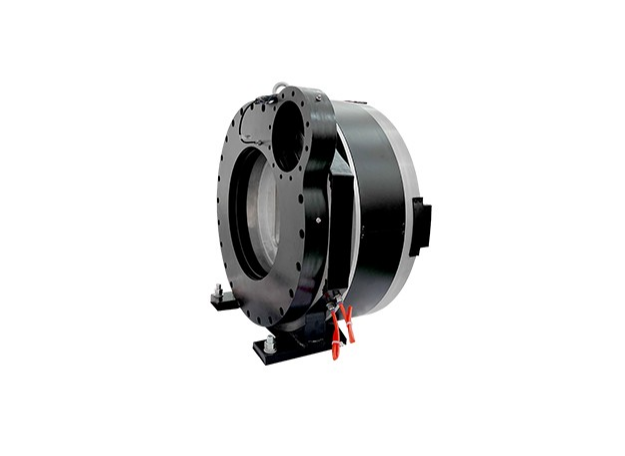

激光切管机在切割加工管件时，需要用卡盘将管件夹持固定住。而全行程卡盘一般为两组卡爪能够分别开合，但在用于夹紧薄管或易碎管件时，其卡爪行程不容易控制，夹松会使管件掉落，夹紧时使加工管件夹扁或夹碎导致被加工管件报废，针对这一问题，就此推出DF系列全行程方孔卡盘——G620DF-245卡盘。
优势：
1.传动效率和同步精度高；
2.卡盘外形尺寸相同的情况下适用的被加工管材尺寸范围更大，能有效用于夹持薄管或易碎管件防止夹扁，突破圆孔的限制，夹持范围更广、更符合市场需求；
3.减速机安装位置任意可调；
4.降低加工制造难度，有利于大批量生产；防尘效果更佳，耐污染能力更强；
5.该产品广泛应用于专用激光切管机等管材加工机床系统。
性能参数
规格 | 爪行程t (直径mm) | 最大夹紧力kN | 许用压力 Mpa | 极限转速r/min | 夹紧范围mm | 中心高mm | 转动惯量 Kg.㎡ | 转动部分重量Kg | 整机重量kg |
G620DF-245 | 236 | 2.1 | 0.2-0.9 | 160 | φ6-242 | 315 | 5.2 | 120 | 250 |
尺寸参数
型号 | A | B | B1 | C | D | E | F | G | H | J | K | L | S |
| G620DF-245 | 420 | 315 | 620 | 662 | 220 | 60 | 380 | 403.5 | 245×245 | 444.5 | 220 | 272 | 20 |
