产品简介

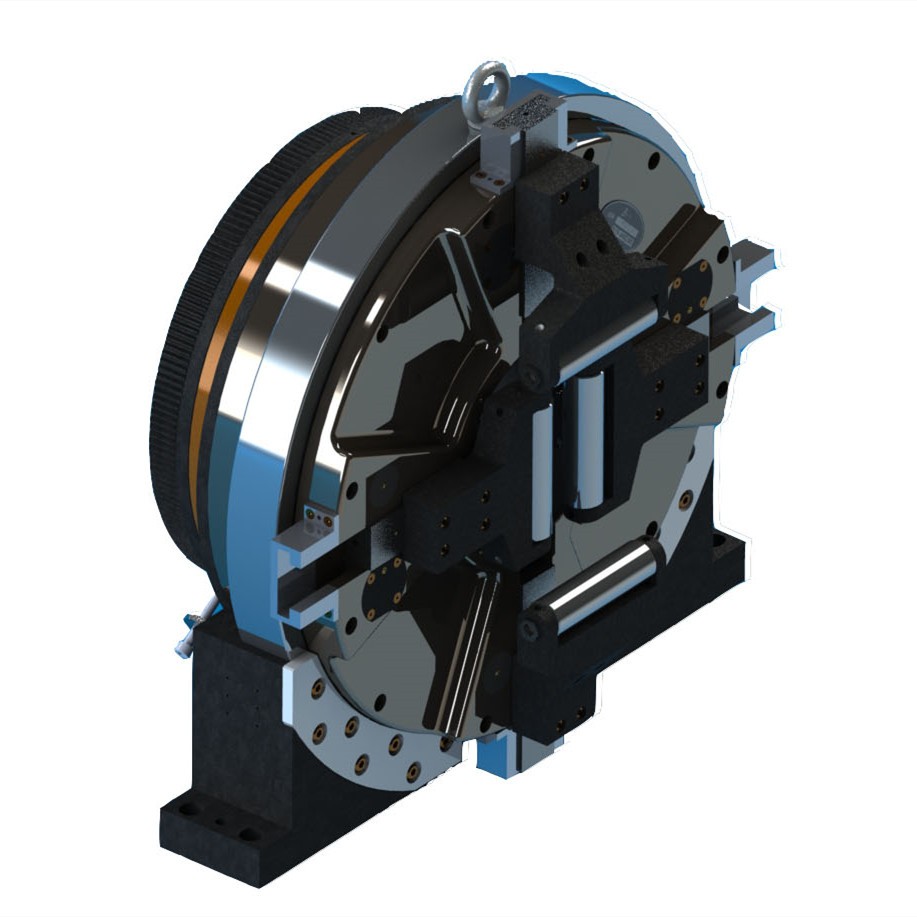

该产品是专为激光切管设备而配套，产品自身可作为独立旋转主轴，中间带有能牢牢卡紧工件，同时又能旋转的卡盘，通过侧面旋转进气实现快速夹紧与松开动作，断开气源，方可工作。产品底座固定好后只需要加装配套的电机与齿轮连接，同时接上压缩气源(0.1-0.9MPA)即可实现夹紧工件、带动工件旋转。
卡盘全行程工作，无需额外调整四爪位置，可夹持全范围适用管件，提高生产效率。卡盘采用 全封闭结构，稳定性及耐磨性能更为优良，内装十字交叉滚子轴承，使用寿命长。回转精度及重复定位精度较传统激光卡盘更高，且相对市场同类产品夹紧力更大，在气源压力较低的情况下，能获得较小的夹紧力，从而满足薄壁管件的加工。
性能参数
| 型号 Model | 爪行程mm Jaw stroke | 最大夹紧力KN Maximum clamping force | 许用压力MPa Allowable pressure | 极限转速r/min Limit speed | 夹紧范围mm Clamping range | 中心高度mm Central height | 转动惯量Kg.m2 Rotational inertia | 重量KG Weight |
| G400C-170 | 165 | 1.36( 0.5MPA) 2.45( 0.9MPA) | 0.1-0.9 | 150 | φ0-170 | 280 | 3.95 | 210 |
| G500C-230 | 200 | 1.8(0.6MPA) 2.77( 0.9MPA) | 0.1-0.9 | 130 | φ25-225 | 315 | 6.1 | 240 |
尺寸参数
规格 | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
| G500C-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
