该产品是专为激光切管设备而配套，产品自身可作为独立旋转主轴，中间带有能牢牢卡紧工件同时又能旋转的卡盘，通过侧面旋转进气实现快速夹紧与松开动作，断开气源，方可工作。产品底座固定好后只需要加装配套的电机与齿轮连接，同时接上压缩气源(0.2-0.9Mpa )即可实现夹紧工 件、带动工件旋转。
卡盘全行程工作，无需额外调整四爪位置，可夹持全范围适用管件，提高生产效率。卡盘采用全封闭结构，稳定性及耐磨性能更为优良。内装十字交叉滚子轴承，使用寿命长，回转精度及重复定位精度较传统激光卡盘更高，且相对市场同类产品夹紧力更大。在气源压力较低的情况下，能获得较小的夹紧力，从而满足薄壁管件的加工。
该产品广泛应用于专用激光切管机等管材加工机床系统。
性能参数
型号 | 爪行程/直径 mm | 最大夹紧力KN | 许用压力MPa | 极限转速r/min | 夹紧范围mm | 中心高mm | 转动惯量 Kg.m2 | 转动部分重量 Kg | 整机重量 Kg |
G500D-230 | 210 | 1.5 | 0.2-0.9 | 200 | φ10-230 | 315 | 4.6 | 128 | 245 |
| G800D-360 | 312 | 4.1 | 0.2-0.9 | 150 | φ15-360 | 425 | 17.69 | 251 | 369 |

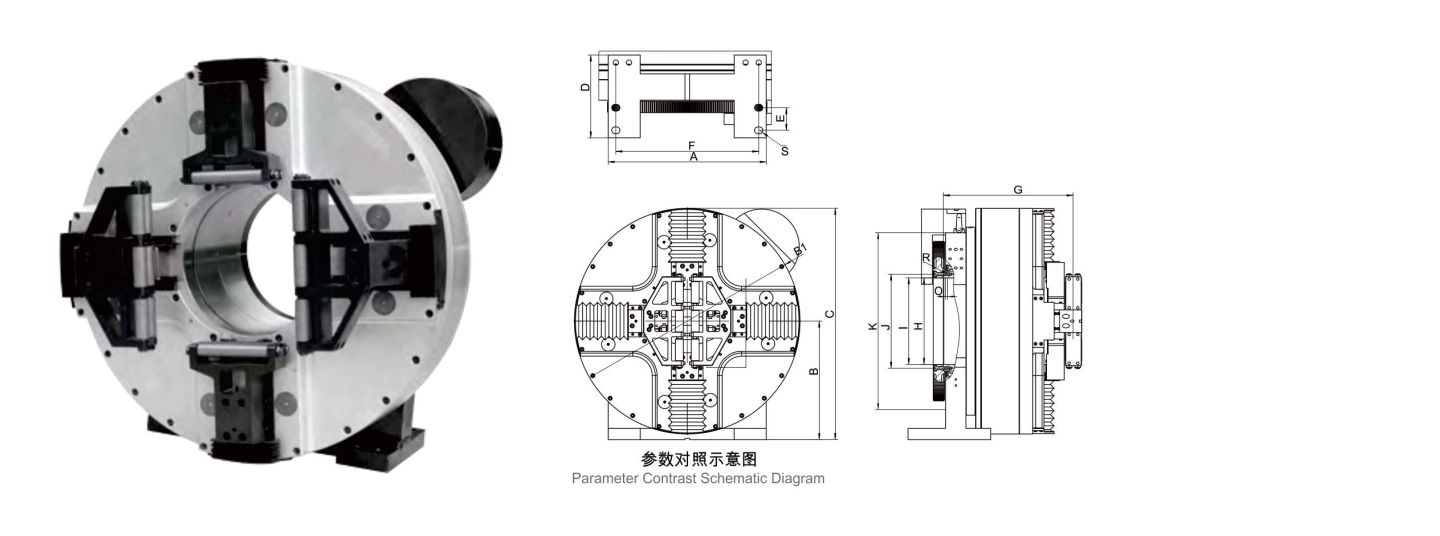

尺寸参数
规格 | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 361.5 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | 235 | 587 | 405.5 | 360 | 404 | 425 | 650 | 8 | 12-M12 | 18*20 |
