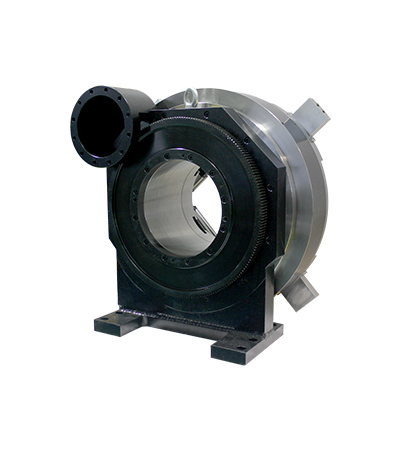

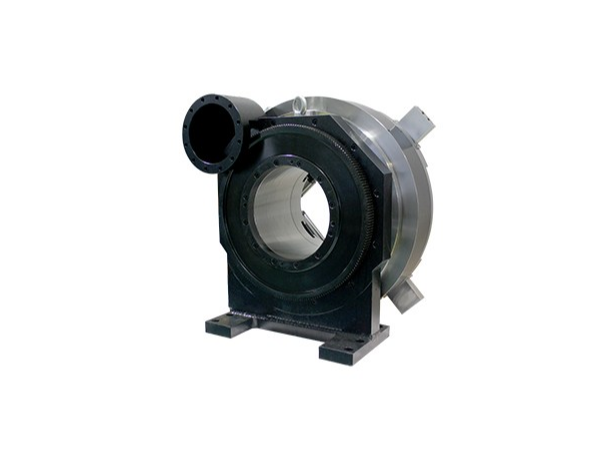

该产品是专为激光切管设备而配套，产品自身可作为独立旋转主轴，中间带有能牢牢卡紧工件，同时又能旋转的卡盘，通过侧面旋转进气实现快速夹紧与松开动作，断开气源，方可工作。产品底座固定好后只需要加装配套的电机与齿轮连接，同时接上压缩气源(0.1-0.9MPA)即可实现夹紧工件、带动工件旋转。

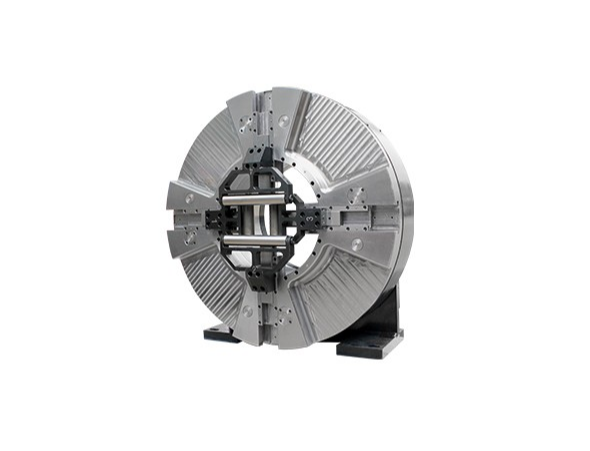

卡盘全行程工作，无需额外调整四爪位置，可夹持全范围适用管件，提高生产效率。卡盘采用 全封闭结构，稳定性及耐磨性能更为优良，内装十字交叉滚子轴承，使用寿命长。回转精度及重复定位精度较传统激光卡盘更高，且相对市场同类产品夹紧力更大，在气源压力较低的情况下，能获得较小的夹紧力，从而满足薄壁管件的加工。
性能参数
| 型号 Model | 爪行程mm Jaw stroke | 最大夹紧力KN Maximum clamping force | 许用压力MPa Allowable pressure | 极限转速r/min Limit speed | 夹紧范围mm Clamping range | 中心高度mm Central height | 转动惯量Kg.m2 Rotational inertia | 重量KG Weight |
| G400DB-175 | 162 | 0.8 | 0.2-0.9 | 200 | φ8-170 | 260 | 3.2 | 190 |
| G500DB-230 | 210 | 1.5 | 0.2-0.9 | 150 | φ20-230 | 315 | 3.97 | 240 |
| G800DB-360 | 177/355 | 5.0/2.5 | 0.25-0.9 | 150 | φ5-360 | 425 | 19.5 | 473 |
尺寸参数
规格 | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
G400DB-175 | 500 | 260 | 800 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 0 | 12-M8 | 18X28 |
| G500DB-230 | 420 | 315 | 574 | 664 | 220 | 60 | 380 | 332 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
| G800DB-360 | 652 | 425 | 804 | 840 | 250 | 205 | 587 | 398 | 360 | 404 | 425 | 650 | 8 | 12-M10 | 18X38 |
