技术参数
该产品是专为激光切管设备而配套，产品自身可作为独立旋转主轴中间带有能牢牢卡紧工件同时又能旋转的卡盘。通过尾部配套的回转器实现旋转进气从而达到快速夹紧与松开动作，工作时气源为持续供气原理。
该产品夹紧力大，夹持稳定；调整方便，效率高；刚度比长卡爪高，精度可长期保持，不会出现卡爪弯曲变形影响回转精度的现象；卡爪设计长度短，最大夹紧力情况下不会出现长卡爪喇叭口而打滑，夹持不稳的现象；卡盘结构简单，重量轻，转动惯量小，能耗低。
该产品中心为贯通结构，为了使环境的干净卫生，该系列的产品可在背面加装抽尘装置。
型号 | 爪行程/直径 mm | 最大夹紧力KN | 许用压力MPa | 极限转速r/min | 夹紧范围mm | 中心高mm | 转动惯量Kg.m2 | 转动部分重量Kg | 整机重量Kg |
W160T-23 | 57 | 1.6 | 0.3-1 | 400 | φ10-165 | 120 | 0.08 | 24 | 43 |
W220TH0 | 70 | 2.4 | 0.3-1 | 400 | φ10-225 | 145 | 0.23 | 43 | 81 |
W300T-50 | 108 | 3.6 | 0.3-1 | 400 | φ10-165 | 182.5 | 1.05 | 100 | 168 |

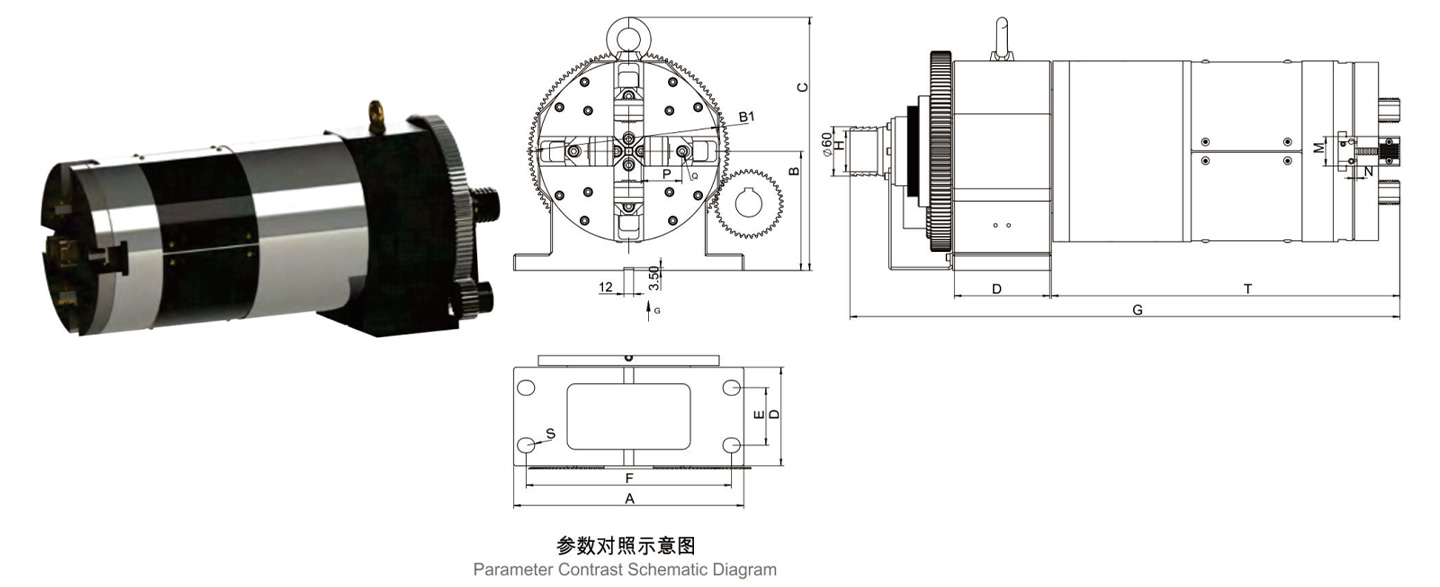

规格 | A | B | B1 | C | D | E | F | H | M | N | P | Q | S | T | G |
W160T-23 | 200 | 120 | 164 | 258 | 106 | 70 | 185 | 23 | 30 | 3 | 12.5 | M6 | 18 | 397 | 628 |
W220T-40 | 280 | 145 | 224 | 308 | 120 | 70 | 250 | 40 | 36 | 3 | 25 | M8 | 18 | 424 | 669 |
W300T-50 | 320 | 182.5 | 304 | 386 | 150 | 70 | 290 | 50 | 45 | 2 | 30 | M8 | 18 | 521.5 | 802 |
