尺寸规格
性能参数
规格 | 爪行程t (直径mm) | 最大夹紧力kN | 许用压力 Mpa | 转速r/min | 夹紧范围mm | 中心高mm | 转动惯量 Kg.㎡ | 转动部分重量Kg | 整机重量kg |
| G400JF-170 | 154 | 1.2 | 0.25-0.9 | 200 | φ16-170 | 260 | 1.72 | 89 | 144 |
G600JF-230 | 220 | 1.7 | 0.25-0.9 | 200 | φ10-230 | 350 | 4.5 | 141 | 219 |
G800JF-360 | 180 | 4.5 | 0.25-0.9 | 150 | φ5-360 | 420 | 17.19 | 303 | 452 |

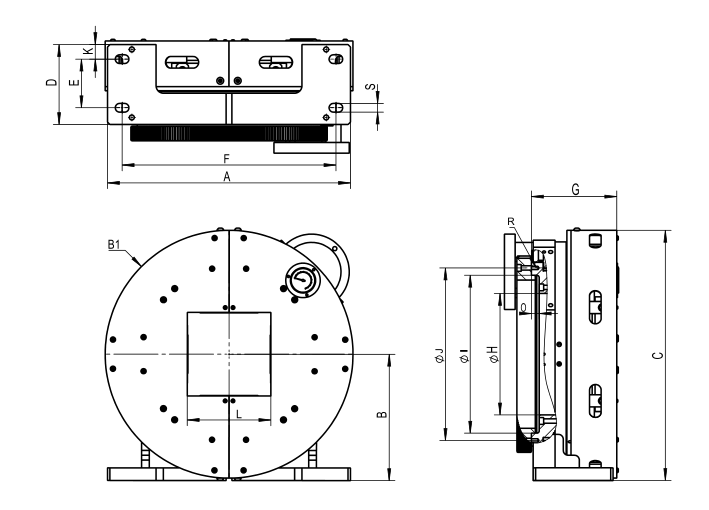

尺寸参数
规格 | A | B | B1 | C | D | E | F | G | H | I | J | K | L | O | R | S |
| G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194.5 | 330 | 376 | 402 | 29.5 | 230 | 20 | 12-M8 | 18 |
G800JF-360 | 680 | 420 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
